上海奉贤厂房装修钢结构隔层(加建)搭建
案例简介case introduction

设计师:Aaron

项目名称:上海奉贤厂房装修钢结构隔层搭建

建筑面积:560平方米

服务项目:钢结构隔层搭建

项目地址:上海奉贤区

施工人数:20

项目风格:

案例详情

 本项目位于上海奉贤青村,厂房一楼较高,为提升空间利用效率,业主决定增加一层隔层,面积约560平方米,采用钢结构框架+压型板混凝土组合楼板加建工程,设计使用荷载标准值3KN/m2,应经原设计单位复核确认后方可施工。

下图为现场施工图片:

奉贤厂房装修钢结构隔层搭建图纸

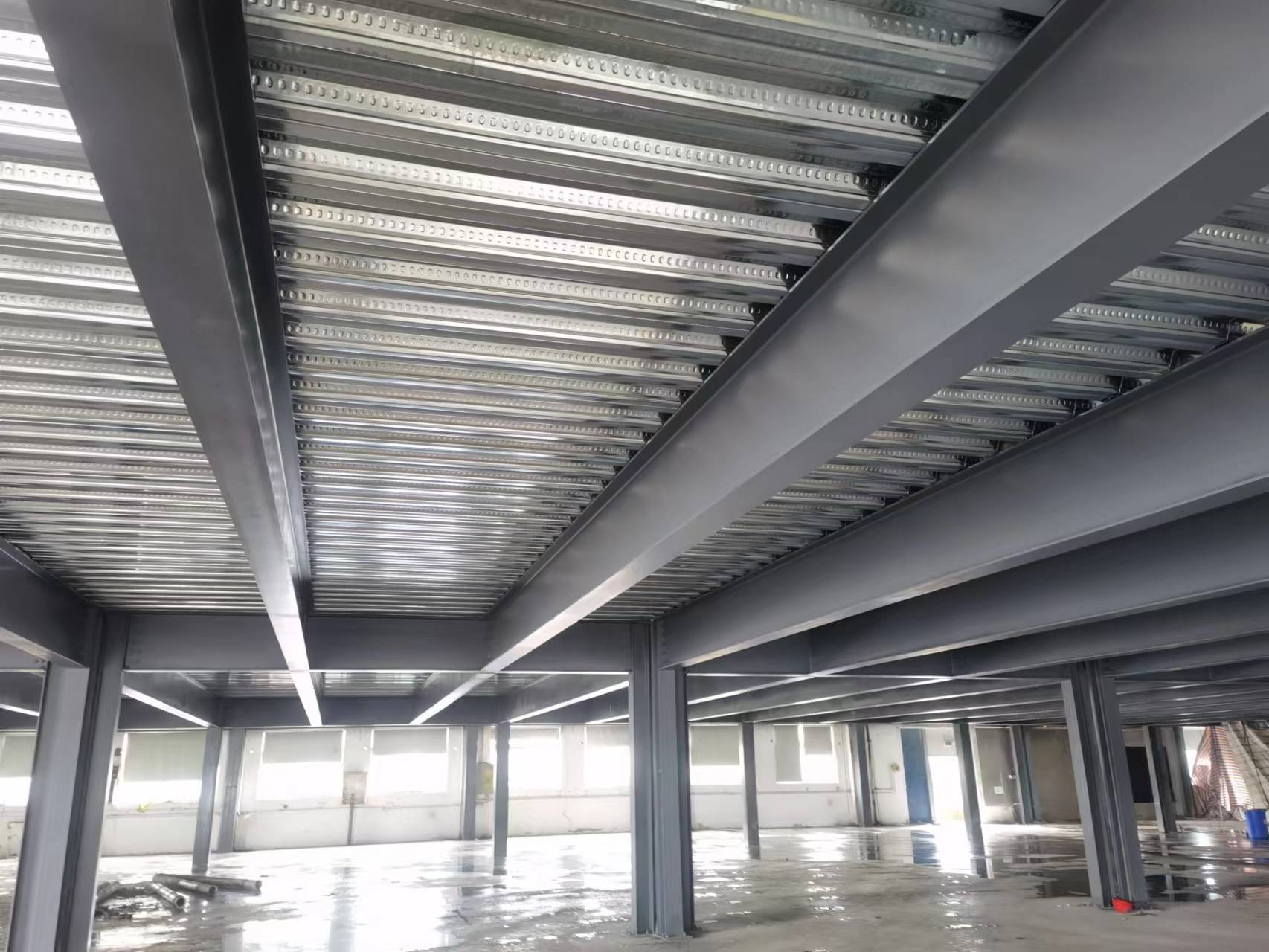

钢结构隔层加建图片

钢结构隔层搭建施工图片

钢结构夹层柱脚施工图片

混凝土浇筑图片

下面为钢结构夹层搭建改造施工说明:

  一:主要材料

  1、结构所用的钢料应符合国标GB/T700«碳素结构钢»中规定的Q235B钢和 GB/T1591中«低合金高强度结构钢»中规定的Q355B钢技术条件的质量标准,对焊接结构用钢,应具有含碳量的合格保证。焊接承重结构用钢,应具有冷弯试验的合格保证:

      a. 钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2;

      b. 钢材应有明显的屈服台阶,且伸长率应大于20%;

      c. 钢材应有良好的可焊性和合格的冲击韧性。

  2、所有结构钢材除注明外均采用Q355-B碳素结构钢。

  3、地脚螺栓采用Q235-B碳素结构钢。

  4、图中未注明的构件连接均为焊接,满焊,焊缝高度同较薄构件。凡未注明的螺栓孔均为%%C14,相应的螺栓为C级M12。

  5、所有圆钢拉杆均采用现行国家标准«优质碳素结构钢»(GB/T699-1999)中规定的35号钢。

  6、所有高强螺栓(摩擦型)除另有注明外,均采用10.9s级,

      a. 大六角型及配套的螺母、垫圈,其材料性能应符合GBT1228~1231、«钢结构用高强度大六角头螺栓、大六角螺母垫圈技术条件》中的规定。

      b. 扭剪型螺杆及螺母、垫圈应符合《钢结构用扭剪型高强度螺栓连接的技术条件》(GB/T3632~3633)的规定;并应符合《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82)的规定。

      c. 高强度螺栓的设计预拉力值按《钢结构设计标准》(GB50017-2017)的规定采用;

      d. 高强螺栓连接钢材的摩擦面应进行喷砂处理,抗滑移系数分别为 μ≥0.40,

  7、所有安装定位螺栓均采用C级4.6s普通螺栓,其材料性能及配套的螺母、垫圈应符合国家标准GB/T5780-2000及GB/T5782中的规定,螺栓孔为二类孔;其机械性能应符合现行国标«紧固件机械性能.螺栓.螺钉和螺柱»GB30981的规定。

  8、锚栓采用«碳素结构钢»GB/T700(GB1591-88)中规定的Q235B钢制作。

  9、焊钉:圆柱头焊钉连接件的材料应符合现行国家标准«圆柱头焊钉»(GB10433-89)的规定。

  10、所有焊接材料及焊接品质,除另有注明者外,均须符合GB/T5117«碳钢焊条»及GB/T5118«低合金钢焊条»规定,焊缝常用尺寸详标准图(如详图中有注明者,以详图为主)


  二、焊接材料选择:

  a.手工焊接用焊条选择的焊条型号应与主体金属强度相匹配,不同强度的钢材焊接时;

  b.自动焊或半自动焊接采用的焊丝和焊剂,应与主体金属强度相适应,且其熔敷金属的抗拉强度不应小于相应手工焊条的抗拉强度。

  c.Q235钢、Q345钢采用的焊条、焊丝应分别符合《建筑钢结构焊接技术规程》的要求。焊丝应符合现行标准《熔化焊用钢丝》(GB/T14957)、《气体保护焊用碳钢、低合金钢焊丝》焊剂应符合《埋弧焊用碳钢焊丝和焊剂》(GB/T5293)及《低合金钢埋弧焊用焊剂》(GB/T12470),(GB/T8110)及《碳钢药芯焊丝》(GB/T10045)、《低合金钢药芯焊丝》(GB/T17493)的规定。


  三、混凝土:

  组合楼板:楼面混凝土强度等级C30。(若需材料代用,必须经设计单位同意。)


  四、连接

  1、本设计所标明的全熔透对接焊缝均要求与母材等强,焊缝质量应符合«建筑钢结构焊接规程»(JGJ81-2002)规定的二级焊缝质量标准,其余焊缝质量等级为三级。

  2、全熔透焊缝的端部应设置引弧板,引弧板的材质应与焊件相同。手工焊引弧板厚度8mm,焊缝引出长度大于或等于25mm。

  3、本工程除注明外,以下几处应采用剖口全熔透焊缝:

      a. 柱下端与底板连接焊缝:翼缘采用坡口对接焊缝,腹板采用坡口对接焊缝;

      b. 梁与梁、梁与柱连接端板焊缝:翼缘采用坡口对接焊缝,腹板采用角焊缝;

      c. 钢梁、钢柱的钢板拼接对接焊缝为坡口全熔透焊缝。

  4、焊接缝坡口的基本型式与尺寸应根据板厚和施工条件按现行«气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》(GB985-88)和《埋弧焊焊缝坡口的基本型式与尺寸》(GB986-88)的要求选用;并按国标《钢结构工程施工质量验收规范》(GB50205-2001)及《钢焊缝手工超声波探伤方法和探伤结果分级》(GB 11345)的要求进行探伤检查。


  五、制作与安装

  1、构件在制作前应按1:1比例放大样,如与图纸所示尺寸不符,应及时与设计单位联系。

  2、构件在运输过程中,应采取防止构件变形和损伤的措施,安装前应严格检验,如有变形或损伤应及时矫正修补。

  3、在安装钢柱前,应检查螺栓间的距离尺寸,其螺纹是否有损伤(施工时注意保护)。

  4、构件吊装应在基础混凝土强度达到设计强度的75%%%以上后进行。

  5、钢结构单元及逐次安装过程中,应及时调整消除累计偏差,使总安装偏差最小以符合设计要求。任何安装孔均不得随意割扩,不得更改螺栓直径。

  6、柱子在安装完毕后必须将锚栓垫板与柱底板焊牢,锚栓垫板及螺母必须进行点焊,点焊不得损伤锚栓母材。

  7、预埋地脚锚栓时,必须用模板进行定位,严禁手工插埋锚栓!做法参见国标<16G519>相关节点。

  8、结构吊装就位后,应及时系牢支撑及其他联系构件,保证结构的稳定性。

  9、所有上部构件的吊装,必须在下部结构就位,校正系牢支撑构件以后才能进行。

  10、钢构件安装调整完成后,露出螺栓需补漆。

  11、安装高强螺栓时,构件的摩擦面应保持干燥,严禁雨中作业!

  12、高强螺栓的紧固应根据现行施工规程的要求,用扭矩法或转角法施工。
